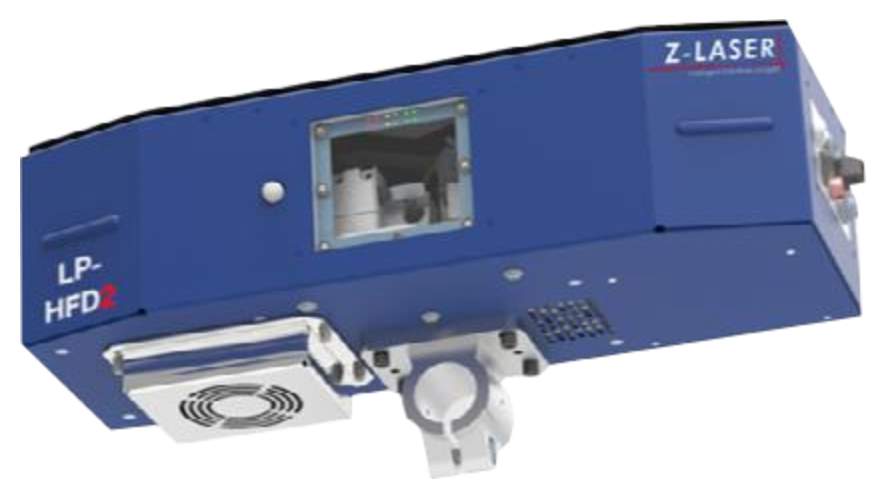

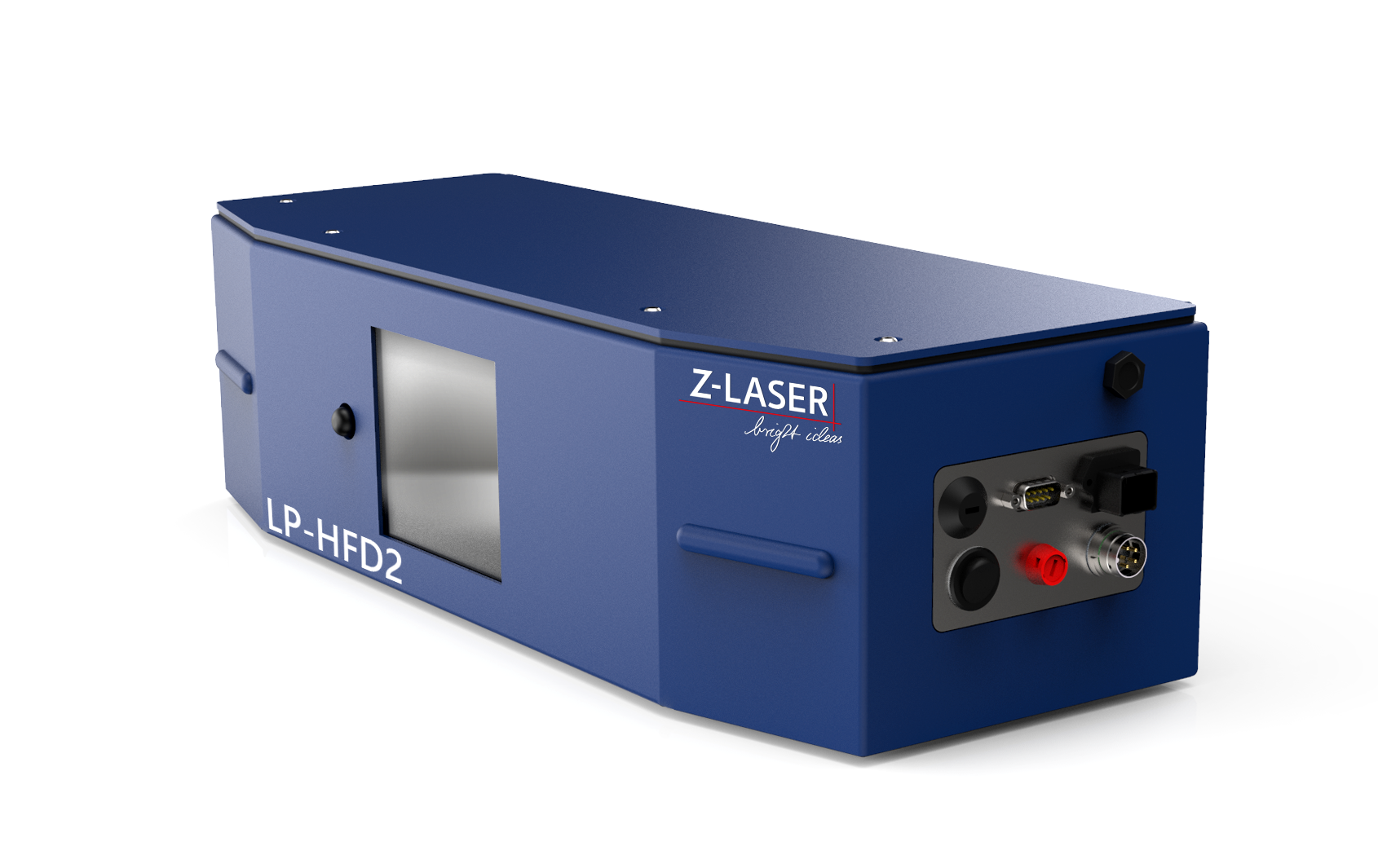

Le projecteur laser industriel Z LASER 2D / 3D représente des contours laser à l’échelle 1:1 sur des surfaces quelconques.
Le projecteur laser est un outil d’aide au positionnement pour les opérations manuelles. Il est capable de réaliser une projection laser 2D (sur une surface plane) mais aussi une projection laser 3D (surface complexe).
Le projecteur laser Z-laser est souvent employé dans trois cas de figure :
- Comme gabarit laser, il évite l’utilisation encombrante et difficile de gabarit
- Comme plan laser, il évite la lecture de plan et supprime l’erreur de lecture de ces derniers
- Comme contrôle laser, il évite la prise de côte des pièces
Contactez-nous ici pour obtenir des informations complémentaires.
Caractéristiques techniques
- Alimentation : 95 – 240 V/C.A., 50-60 Hz
- Puissance diode : 7 mW
- Couleur : Vert
- Précision : 0,5 mm/m
- Dimensions : 400 x 300 x 155 (193 avec ventilateur)
- Transmission de données : Ethernet / série
- Projection : Toutes les figures
- Angle de projection : 80 x 80

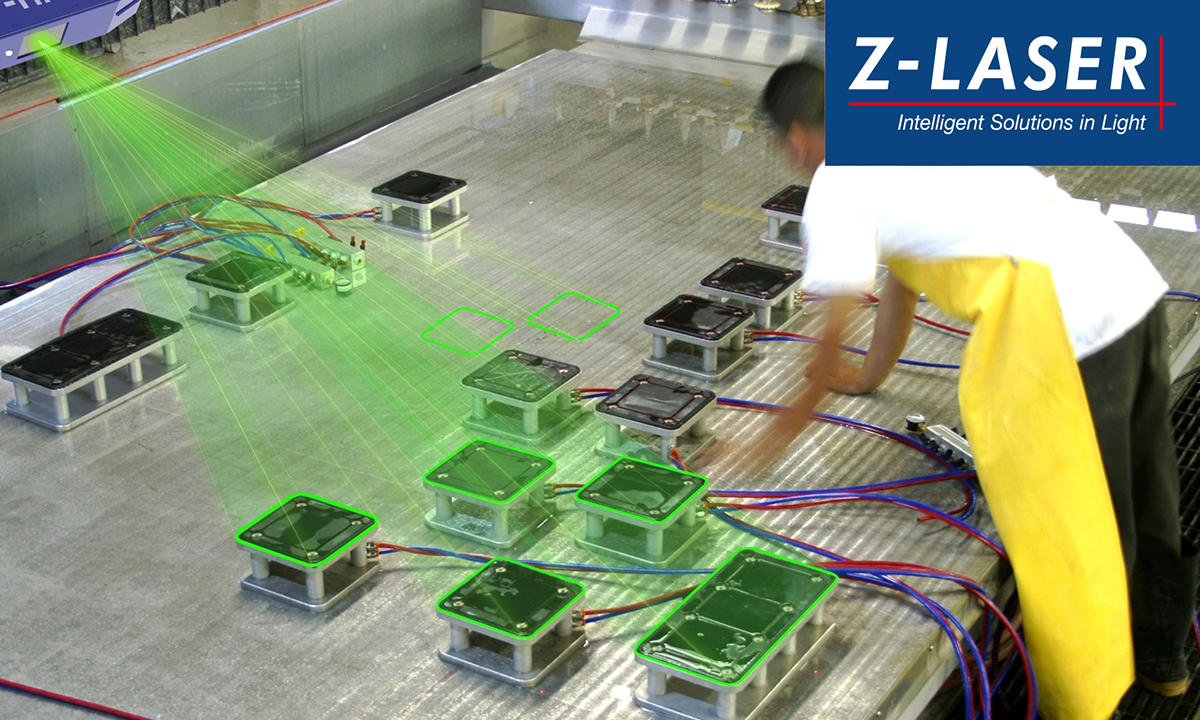

Le laser 2D est utilisé par de nombreuses industries :
- En menuiserie et chez les escaliateurs asservie à la commande numérique pour le positionnement des bois avant usinage
- Dans la charpente lamellé collé ou la fermette pour positionner les bois et les connecteurs
- Dans la maison ossature bois pour le positionnement de la structure, des liteaux ou du bardage
- Dans la fabrication de mur en béton pour positionner les réservations.
- Dans le textile pour les opérations de nesting
- Dans la logistique pour les opérations de pick and place
Le laser 3D sera utilisé essentiellement dans l’industrie du composite pour les opérations de drapage mais aussi dans l’aéronautique.
